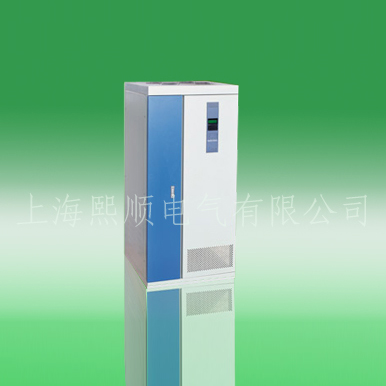

工频在线6000系列 UPS
关注次数：
工频在线6000系列 UPS 概述 ：
本系列是一款理想的在线式正弦波不间断电源供电系统，运用高频载波技术及IGBT功率器件，能准确控制UPS各种运转参数，为您的精密设备提供优良、可靠的交流电源。其应范围广泛，从微电脑到大型计算机、通讯系统到工业自控设备都可以使用。
本系列的在线式设计，在有市电时 ，会随时对市电电源不断追踪调整，在市电中断时 ，能无间断的从备用电池上提供储备电能输出。在过载或变流器失效异常的情形下， UPS 自动转换到旁路状态，由市电供电输出，若过载消失，会再自动恢复到正常状态供给设备使用。 转换时间均在 4 毫秒内，使您的设备完全不受影响。实现全自动不间断供电，提高了您电脑及设备的利用率及耐用性。
工频在线6000系列 UPS 技术指标 ：
| SU2K～20K(单进单出机型) | |||||||
| 型号 | SU1K | SU2K | SU3K | SU6K | SU10K | SU15K | SU20K |
| 容量(KW) | 1KVA/0.8 | 2KVA/1.6 | 3KVA/2.4 | 6KVA/4.8 | 10KVA/8 | 15KVA/12 | 20KVA/16 |
| 输入电压 | 单相两线+地线,220V±25% | ||||||
| 电池电压 | 48V | 96V/192V | 192V | ||||
| 噪音 | ≤52dB(距离1m) | ≤60dB(距离1m) | |||||
| 尺寸(W×D×Hmm) | 530×264×592 | 630×343×725 | |||||
| 重量(Kg)(不含电池) | 30 | 40 | 45 | 60 | 105 | 130 | 160 |
| SP6K～SP60K(三进单出机型) | |||||||||
| 型号 | SP6K | SP10K | SP15K | SP20K | SP30K | SP40K | SP50K | SP60K | |
| 容量(KW) | 6KVA/4.8 | 10KVA/8 | 15KVA/12 | 20KVA/16 | 30KVA/24 | 40KVA/32 | 50KVA/40 | 60KVA/48 | |
| 输入电压 | 三相四线+地线,380V±25% | ||||||||
| 电池电压 | 192V | 336V | |||||||
| 噪音 | ≤60dB(距离1m) | ≤65dB(距离1m) | |||||||
| 尺寸(W×D×Hmm) | 620×343×995 | 650×700×1510 | |||||||
| 重量(Kg)(不含电池) | 130 | 165 | 190 | 210 | 400 | 450 | 530 | 620 | |
| 工频在线6000系列 UPS 通用参数 | ||||||
| 输入 | 频率 | 50Hz/60Hz±10% | ||||
| 功率因数 | ≥95% | |||||
| 输出 | 电压 | 220V±0.5% | ||||
| 电压调整 | 稳压±1%，动态±2%，(0-100%负载变化≤20ms) | |||||
| 频率稳定度 | 50Hz/60Hz±0.5%(电池供电时) | |||||
| 频率扭转率 | 小于1Hz/秒 | |||||
| 瞬间加载情况 | ±0.4%(100%瞬间负载变化) | |||||
| 谐波失真 | 线性负载小于3%(满载)，整流总谐波小于5% | |||||
| 过载容量 | 1.5 | |||||
| 波形 | 正弦波 | |||||
| 效率 | 输入交流到输出交流 | 95%以上 | ||||
| 转换时间 | 市电失存或复原 | 0秒 | ||||
| UPS转BYPASS | 小于4毫秒 | |||||
| 电池 | 类型 | 铅酸密封免维护 | ||||
| 充电时间 | 完全充电后8小时充电到90% | |||||
| 警告声 | 电池放电 | 主电源失效，每4秒钟鸣叫一次 | ||||
| 电池低压，每1秒钟鸣叫一次 | ||||||
| 电池放电停止，连续鸣叫 | ||||||
| 故障异常 | 连续鸣叫 | |||||
| 内部保护装置LCD面板 | 电池 | 电池低能量自动关机，无熔丝开关保护 | ||||
| 过载 | 过载(110~150%)30秒后自动跳到BYPASS，自动恢复 | |||||
| 过温度 | UPS内部温度>85℃，自动跳到BYPASS | |||||
| 输出短路 | 限流，自动关机，保险丝及无熔丝开关保护 | |||||
| UPS异常 | 自动跳到BYPASS由市电供电 | |||||
| 杂讯滤波器 | 10~10KHz at 40 db；100KHz~100MHz at 70db | |||||
| LCD显示幕 | 显示输入、输出电压、频率、电池电压、输出功率(%) | |||||
| 电池BVL | 1只LED，电池低电压时会明亮 | |||||
| 外观环境 | 温度 | -10~50℃ | ||||
| 相对湿度 | 0%~93%(非结露性) | |||||
| 操作情况 | 距海平面3000公尺以下 | |||||
