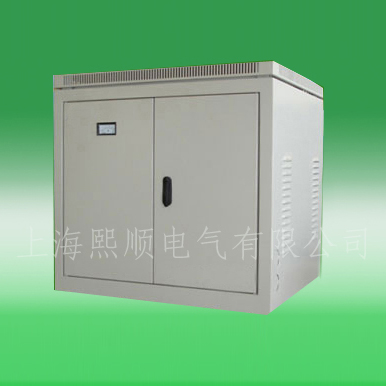

OSG单相三相干式自耦电力变压器

关注次数：

OSG单相三相干式自耦电力变压器概述：
　　我公司多年来采用优良材料和新型的工艺技术专业生产 1KVA--2000KVA 之间，OSG 系列单相、三相干式自耦变压器，产品参照国外同类产品新研制开发进口设备用变压器，产品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 、国家标准。OSG 系列三相干式变压器广泛适用于交流 50/60HZ ，输入、输出电压不超过1000V的各种供电场合。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。更具更有防火、防潮、安全可靠、节约电能及维护方便等优点。

OSG单相三相干式自耦电力变压器使用场合：
　　广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所。

OSG单相三相干式自耦电力变压器技术参数
输入电压	额定电压	环境温度	-15℃-+40℃
输出电压	额定电压+5%(空载)	海拔高度	<1000m
效率	≥95%	相对温度	<90%
波形失真	无附加波形失真	安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质
功能	具有输入电压、输出电压、电流指示
保护	具有过流保护可长期无人值守工作
绝缘电阻	≥5M
电气强度	工频正弦电压2000V历时1分钟无击穿及闪络现象	凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定
过载能力	二倍的额定电流,维持1分钟
OSG 单三相干式自耦电力变压器规格尺寸
规格	不带外壳产品尺寸(cm)	带外壳尺寸(cm)	重量(kg)
SG-5KVA	25×12×20	40×20×25	41
SG-8KVA	30×14×25	45×25×30	55
SG-10KVA	42×21×42	60×32×65	105
SG-15KVA	42×21×42	60×32×65	120
SG-20KVA	42×21×42	60×32×65	140
SG-30KVA	52×24×52	70×35×77	180
SG-40KVA	52×24×52	70×35×77	230
SG-50KVA	55×28×65	80×40×87	250
SG-60KVA	55×28×65	80×40×87	280
SG-80KVA	61×30×65	90×50×95	375
SG-100KVA	61×30×65	90×50×95	440
SG-120KVA	70×32×66	100×50×105	465
SG-150KVA	70×32×67	100×50×105	600
SG-180KVA	75×35×68	100×50×105	745
SG-200KVA	75×35×68	100×50×105	865
SG-250KVA	75×35×68	100×50×105	945
SG-300KVA	85×37×68	120×65×115	1160
SG-320KVA	85×37×68	120×65×115	1260
SG-350KVA	95×45×83	120×65×115	1400
SG-400KVA	95×45×83	120×65×115	1550
SG-450KVA	95×45×83	120×65×115	1700
SG-500KVA	95×45×83	120×65×115	1850
