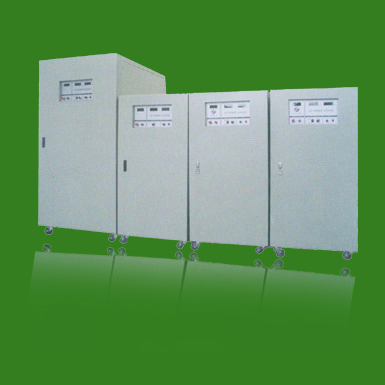

单相、三相变频电源

关注次数:
单相、三相变频电源

变频电源概述 :
提供稳定的正弦供电,模拟各国电网状况。采用IGBT/PWM方式,体积小,噪音低。采用数字分频、锁相、波形瞬时反馈技术,稳定准确。采用高密度数位波形合成,失真率低,波形佳。输出电压可作三档预设电压:1、标准电压+10%~+25%;2、标准电压;3、标准电压-10%~-30%。暂态响应快,负载0%~10%或100%~0%过程中,输出电压波形可在1个周期内恢复。具有40~500Hz、50Hz、60Hz、100Hz、120Hz、200Hz、240Hz、400Hz可供选择。
  适用阻性、感性、容性等非线负载,波峰因数比3∶1。保护功能齐全,具有短路、过载、温度、自诊断及报警。低失真干扰,输入/输出完全隔离,安全可靠。无辐干扰,含谐波成分小,并经特殊处理,不产生干扰。超载能力强,瞬间电流能承受额定电流的300%。

技术参数 :

3KVA~120KVA技术参数
型号XSF 13003 13006 33010 33015 33020 33030 33045 33060 33100 33120
总输出容量 3KVA 6KVA 10KVA 15KVA 20KVA 30KVA 45KVA 60KVA 100KVA 120KVA
每相输出容量 1KVA 2KVA 3.3KVA 5KVA 6.7KVA 10KVA 15KVA 20KVA 33KVA 40KVA
电路方式 IGBT/SPWM正弦脉波宽度调变方式
输入(交流) 相数 1Φ2W+G 3Φ4W+G
电压 220V±10% 380V±10%
频率 50Hz±3HZ/60Hz±3Hz
输出(交流) 相数 3Φ4W+G
电压 低档 相电压:0~150V (L-N)/线电压:0~260V(L-L)
高档 相电压:0~300V (L-N)/线电压:0~520V(L-L)
频率 45~70Hz、50Hz、60Hz、400Hz、2F(2倍频)、4F(4倍频)
40~500Hz(选项)
每相最大电流 低档 8.4A 16.8A 28A 42A 50A 84A 125A 168A 276A 336A
高档 4.2A 8.4A 14A 21A 25A 42A 63A 84A 138A 168A
频率稳定度 ≤0.01%
负载稳压率 ±0.5%(线性负载)
波形失真度(THD) 1.5%(线性负载)
反应时间 最大值2ms
批示/解析度 4位数频率表 解析度0.1Hz
4位数电压表 解析度0.1V
4位数电流表 4A以下解析度0.001A;4A以上解析度0.01A
4位数瓦特表 200W以下解析度0.1W;200W以上解析度1W
保护装置 输入/输出无熔丝开关,电子电路快速侦测过电压、过电流、过载、
过高温£短路并自动跳脱保护及告警装置
绝缘电抗 DC500V20MΩ以上
耐压绝缘 AC1800V/5mA/1分钟
冷却装置 强制风扇冷却
环境 工作温度 0℃~50℃
相对湿度 0~90%(非凝结状态)
海拔高度 1500m
尺寸(宽*深*高)mm 430*650*650 610*950*725 700*1340*1280 700*1340*1280 800*1340*1420
净重(kg) 92 125 180 245 360 400 550 650 1050 1250

备注:
    ●本系列最大功率三相800KVA,输出最大频率1000Hz,输出最高电压1000V;
    ●F=输入电源频率,输入频率为50Hz时,2F输出频率=2x输入频率=2x50Hz=100Hz;
    ●可依顾客要求规格特殊制作;
    ●本公司规格不断研发改进,变更恕不另行通知,详细情况请咨询公司业务。

150KVA~800KVA技术参数
型号 33150 33200 33300 33400 33500 33600 33800
总输出容量 150KVA 200KVA 300KVA 400KVA 500KVA 600KVA 800KVA
每相输出容量 50KVA 67KVA 100KVA 134KVA 167KVA 200KVA 267KVA
电路方式 IGBT/SPWM正弦脉波宽度调变方式
输入(交流) 相数 3Φ4W+G
电压 380V±10%
频率 50Hz±3HZ/60Hz±3Hz
输出(交流) 相数 3Φ4W+G
电压 低档 相电压:0~150V (L-N)/线电压:0~260V(L-L)
高档 相电压:0~300V (L-N)/线电压:0~520V(L-L)
频率 45~70Hz、50Hz、60Hz、400Hz、2F(2倍频)、4F(4倍频)
40~500Hz(选项)
每相最大电流 低档 416A 556A 834A 1112A 1400A 1667A 2224A
高档 208A 278A 417A 556A 700A 833A 1112A
频率稳定度 ≤0.01%
负载稳压率 ±0.5%(线性负载)
波形失真度(THD) 1.5%(线性负载)
反应时间 最大值2ms
批示/解析度 4位数频率表 解析度0.1Hz 可任意切换A、B、C 三相参数显示
4位数电压表 解析度0.1V
4位数电流表 4A以下解析度0.001A;4A以上解析度0.01A
4位数瓦特表 200W以下解析度0.1W;200W以上解析度1W
保护装置 输入/输出无熔丝开关,电子电路快速侦测过电压、过电流、过载、
绝缘电抗 DC500V20MΩ以上
耐压绝缘 AC1800V/5mA/1分钟
冷却装置 强制风扇冷却
环境 工作温度 0℃~50℃
相对湿度 0~90%(非凝结状态)
海拔高度 1500m
尺寸(宽*深*高)mm 950*1500*1800 (850*1200*1020)*3 (850*1200*1600)*3 (900*1400*1600)*3
净重(kg) 1350 2050 3050 4050 5600 6300 7800

备注:
    ●本系列最大功率三相800KVA,输出最大频率1000Hz,输出最高电压1000V;
    ●F=输入电源频率,输入频率为50Hz时,2F输出频率=2x输入频率=2x50Hz=100Hz;
    ●可依顾客要求规格特殊制作;
    ●本公司规格不断研发改进,变更恕不另行通知,详细情况请咨询公司业务。
