单相中频电源

关注次数:

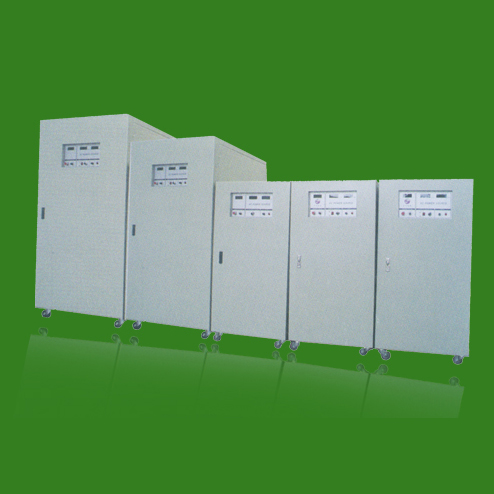

单相中频电源

单相中频电源概述 :
提供稳定的正弦波供电,模拟各国电网状况。采用IGBT/PWM方式,体积小,噪音低。采用数字分频、销相、波形瞬时反馈技术稳定准确。
●三相独产设计,可承受100%不平衡负载长期运行。
●隔离变压器输出安全可靠。
●采用IGBT/PWM方式,体积小、重量轻、噪音低、效率高,最大可到1000HZ。
●两段式频率输出:(1)400hz固定频率(2)350hz-450hz连续可调,并按客户要求定制
●微处理器控制,输出电压频率在线可调,运行及故障状态一目了然。
●过载能力强:120%延时600秒,150%延时60秒,200%延时1秒。
●输出电压21/36V、115/200V、220/380V可供选择,提供±15%可调范围。
●采用独特的瞬时值双环控制方式,控制精度高,波形品质好,可适应各种负载。

单相中频电源技术参数 :

型 号XSF 11003 11005 11010 31020 31030 31045 31060 31100
输出容量 3KVA 5KVA 10KVA 20KVA 30KVA 45KVA 60KVA 100KVA
电路方式 IGBT/PWM脉波宽度调变方式
输入(交流) 相数 1Φ2W+G 3Φ4W+G
电压 220V±10% 380V±10%
频率 50Hz±3Hz/60Hz±3Hz
输出(交流) 相数 1Φ2W+G
电压 36V/115V/220V/0~300V可调(可选)
频率 两段式输出:①400Hz固定频率②350Hz~450Hz可调(可接受特殊频率定制)
频率稳定度 ≤0.01%
负载稳压率 ≤±1% ≤±1.5%
波形失真度(THD) ≤2% ≤3%
批示/解析度 4位数频率表 解析度0.1Hz
4位数电压表 解析度0.1V
4位数电流表 4位数电流表/解析度0.1A 5位数电流表/解析度0.1A
过载能力 120%/1小时,150%/1分钟,200%/15秒。
〔本数据是依据25%工作周期(Duty Cyte)测试所得〕
保护装置 输入/输出无熔丝开关,电子电路快速侦测过电压、过电流、过载、过高温£短路并自动跳脱保护及告警装置
绝缘电抗 DC500V 20MΩ以上
耐压绝缘 AC1800V/5mA/1分钟
冷却装置 强制风扇冷却
